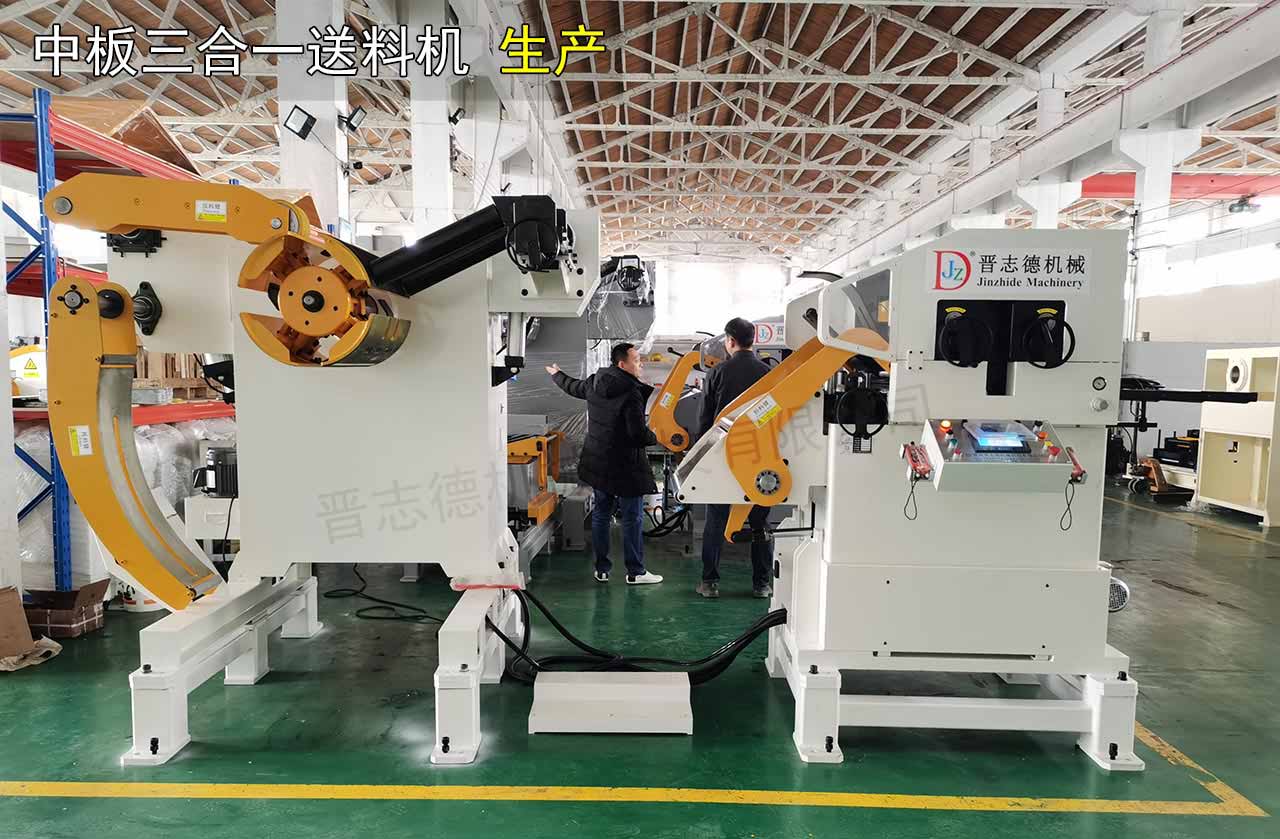

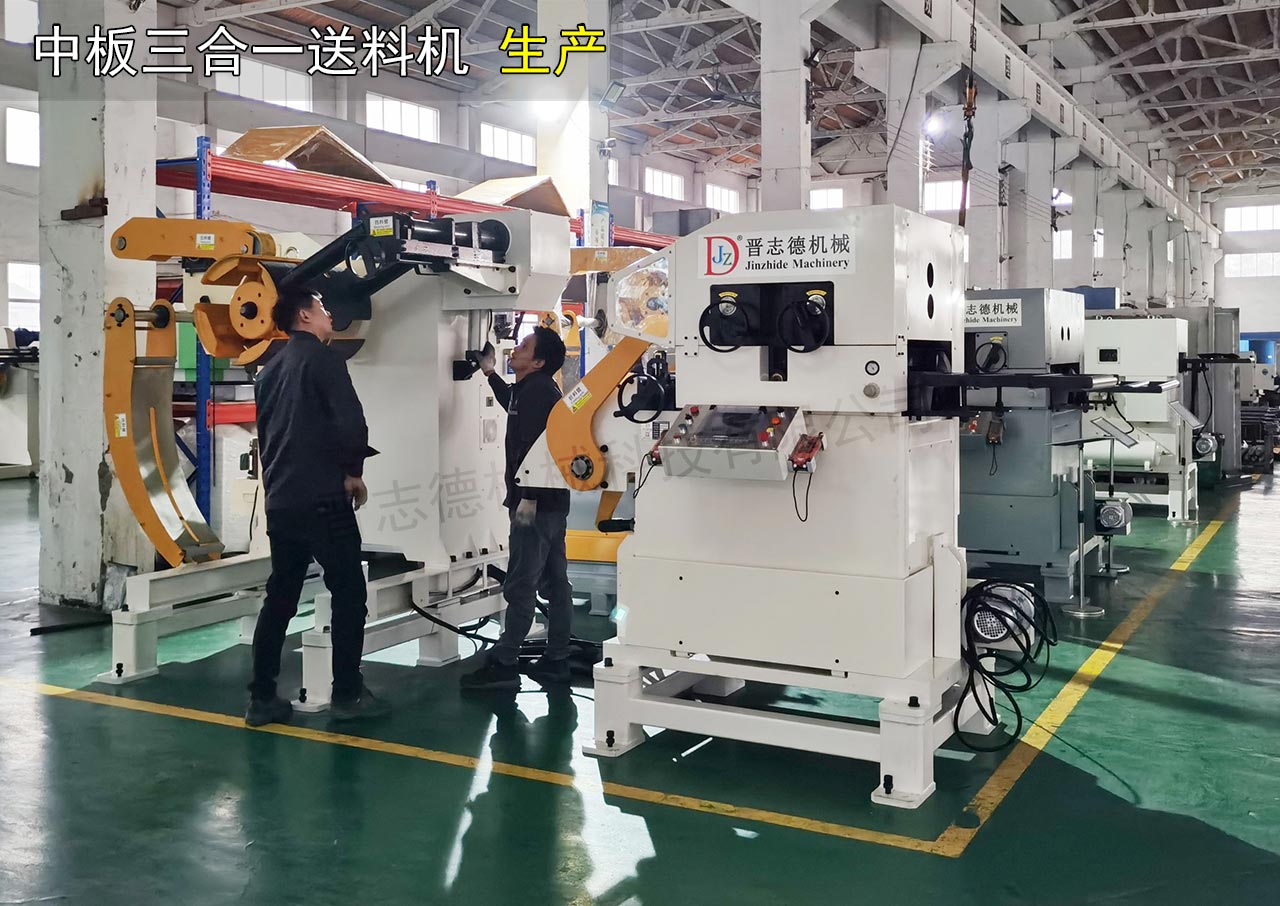

中板三合一送料機裝配

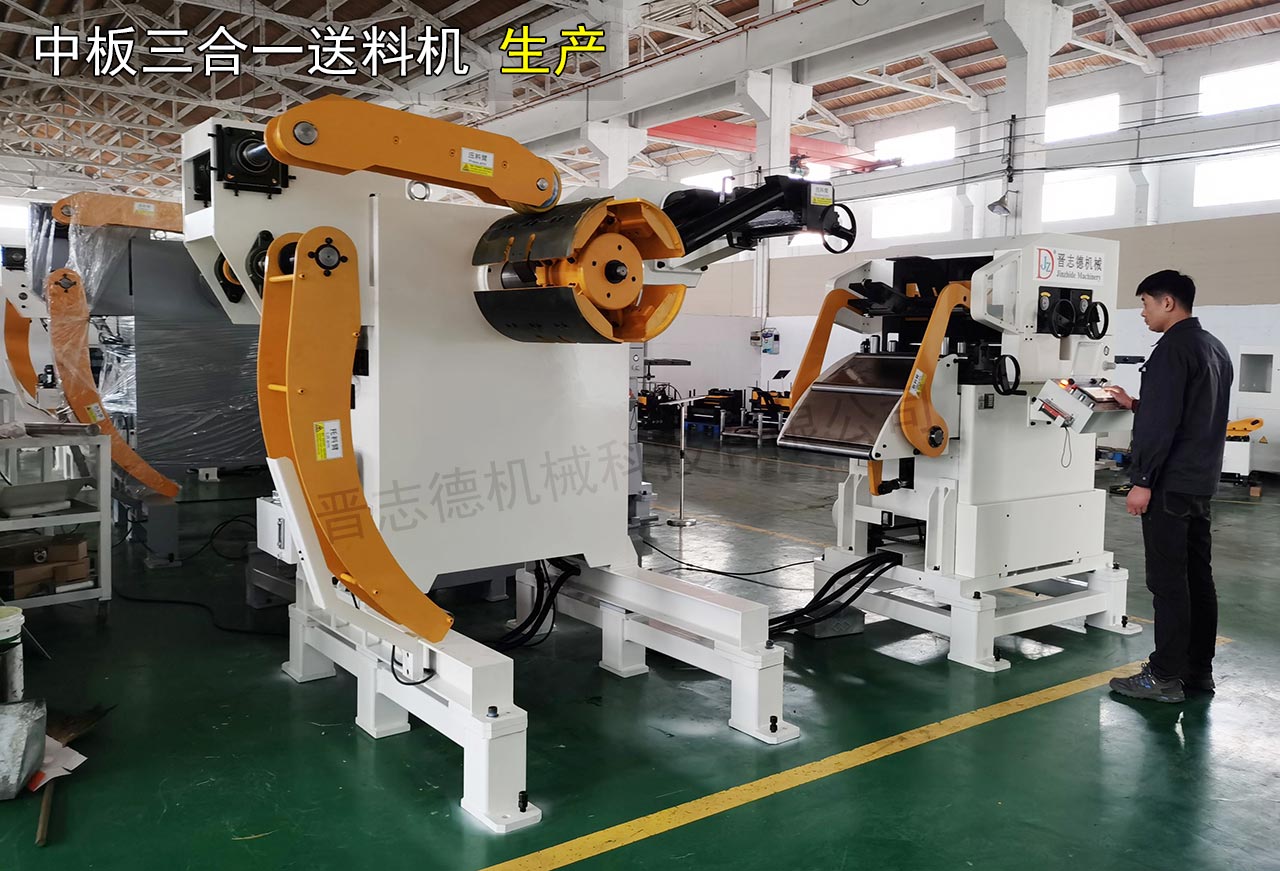

NCSF6-800中板三合一送料機



NCSF6系列中板三合一送料機是晉志德專門為0.5-4.5mm中板材料的沖壓生產而研發的新型自動化設備，其相比NCSF5系列標準三合一送料機而言，并不是簡單的增加了料卷、整平及伺服馬達的功率，而是對整個機型進行了大幅度的優化改進：
　　 　　1、料架部分：料架主軸改用滑塊與燕尾槽搭配，采用斜塊原理，由油壓缸拉動料架主軸中心實現自動化的漲縮，穩定性更好；料卷寬度限定由擋料A型鐵改為氣缸擋料輪避讓材料，其帶前后手搖定寬裝置，料卷裝載更簡便，同時保證了材料的對角線精度；增加氣動托料臂裝置，上料更加簡便，從根本避免了材料尾料傷人的發生。
　　 　　2、整平送料機部分：整平送料機頭前部加裝氣動夾料壓頭裝置，配合中板三合一送料機料架部分的壓料臂、擋料臂、托料臂能自動化完成整平機的入料動作；整平送料機高度的調節由手動調節改為電動升降調節，降低了勞動強度，提升了有效工作時間。
　　3、整體結構大幅優化，安全性增強一倍，同時大的提升了三合一送料機的使用壽命。
　　中板三合一送料機標準配置：
　　1、光電料弧控制系統?！　　?、送料滾輪及矯正滾輪鍍硬鉻處理。
　　3、送料出口導料裝置?！　　?、壓料手臂裝置(帶動力)。
　　5、入料導弧升降裝置?！　　?、卷料頭壓平裝置。
　　7、料幅調整擋輪裝置。　　　8、機臺升降，電動調整裝置。
　　中板三合一送料機電控箱的配置：
　　1、7英寸威倫彩色觸摸屏。 　　　　　　　　　　　　2、三菱PLC控制系統。
　　3、空氣開關及交流接觸器采用施奈德品牌?！　　　　?、歐姆龍繼電器。
　　5、壓料及托料氣缸臺灣亞德克。　　　　　　　　　　6、臺灣迪克減速馬達。
　　7、日本安川伺服馬達　　　　　　　　　　　　　　　8、放松氣缸及電磁閥（日本 CKD）。
